3D-Laserprofilsensoren passgenau

Intelligente Laserprofilsensoren für alle Anwendungen

Alle VC Laserprofilsensoren verfügen über eine leistungsstarke integrierte Elektronik für unterschiedlichste 3D-Anwendungen.

Bereits seit 2011 entwickeln und fertigen wir intelligente Laser­profilsensoren für eine enorme Band­breite an Anwendungs­fällen. Die VCnano3D-Z-Modelle decken Arbeits­abstände von 50-2025 mm und damit auch horizontale Mess­bereiche von 40-1250 mm ab und ver­messen hoch­genau: Sie erreichen Auf­lösungen bis 10 µm!

OEMs erhalten dadurch einen für ihre An­wendung genau passenden Sensor und müssen keine auf­wändigen und kosten­intensiven Hardware­veränderungen vor­nehmen.

Die Baureihe VCnano3D-Z umfasst aktuell an die 100 Modelle in vier Gehäuse­größen von ca. 140 mm bis ca. 472 mm Länge. Darüber hinaus konfiguriert der Her­steller auf Wunsch inner­halb kurzer Zeit kunden­individuelle Aus­führungen. Die 3D-Embedded-Vision-Sys­teme sind kompakt und leicht und lassen sich einfach in OEM-Applikationen integrieren. Sie nutzen ein Zynq-Soc von Xilinx mit Dual-Core-ARM-Prozessor und FPGA. Die Berechnung der Profile findet kom­plett auf dem FPGA statt, sodass der ARM-Prozessor für weiter­führende Applikations­aufgaben programmiert werden kann.

Die von Vision Components entwickelte Ambient Light Suppression Technology er­möglicht Messungen bei Um­ge­­bungs­licht­stärken von bis zu 100.000 Lux. Die hohe Fremd­licht­unempfindlich­keit resultiert aus einem extrem starken blauen Laser (450 nm), der dennoch in Laser­klasse 2 ein­ge­stuft ist, kombiniert mit sehr kurzen Verschluss­raten. Die Profil­sensoren mit GigE-Schnitt­stelle bieten Scan­raten bis 2 kHz und eignen sich damit optimal für Echt­zeit­an­wend­ungen. CMOS-Bild­sensoren der neuesten Generation gewähr­leisten hohe Bild­qualität bei minimalem Rauschen. Mit Listen­preisen unter EUR 4.000 sind die Triangulationssensoren außer­dem wahre Preis-Leistungs-Champions.

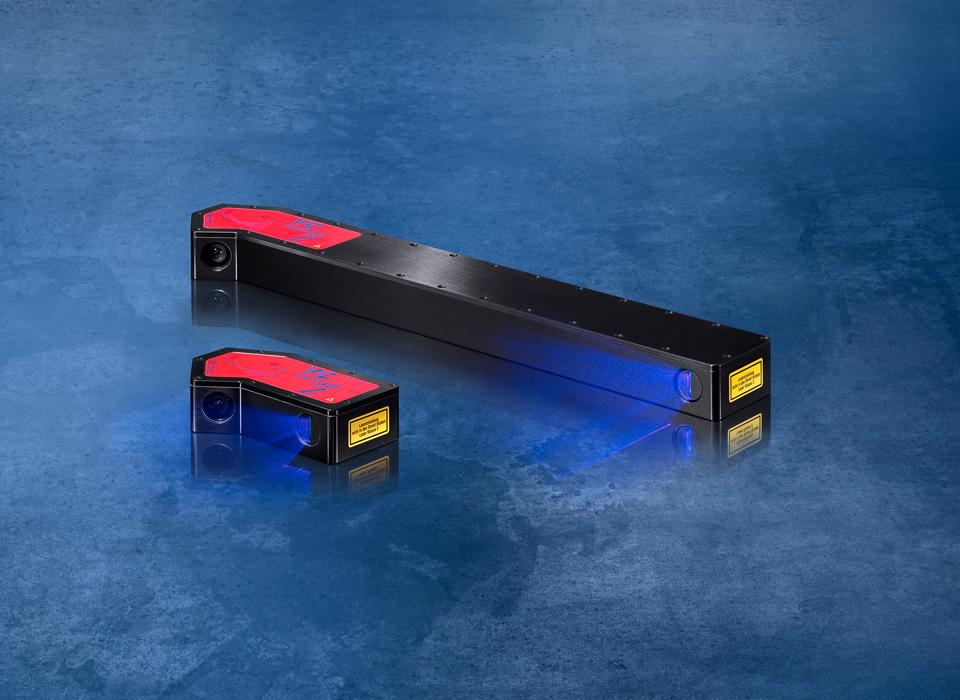

Laser-Triangulationssensor VC nano 3D Z – intelligente Kamera mit blauem Hochleistungslaser Klasse 2
