Embedded-Kameras mit LED-Beleuchtung

Integrierte LED Ring-Beleuchtung im kompakten Kameragehäuse

Embedded-Vision-Systeme mit integrierter Beleuchtung sparen in vielen Anwendungen Platz und Kosten

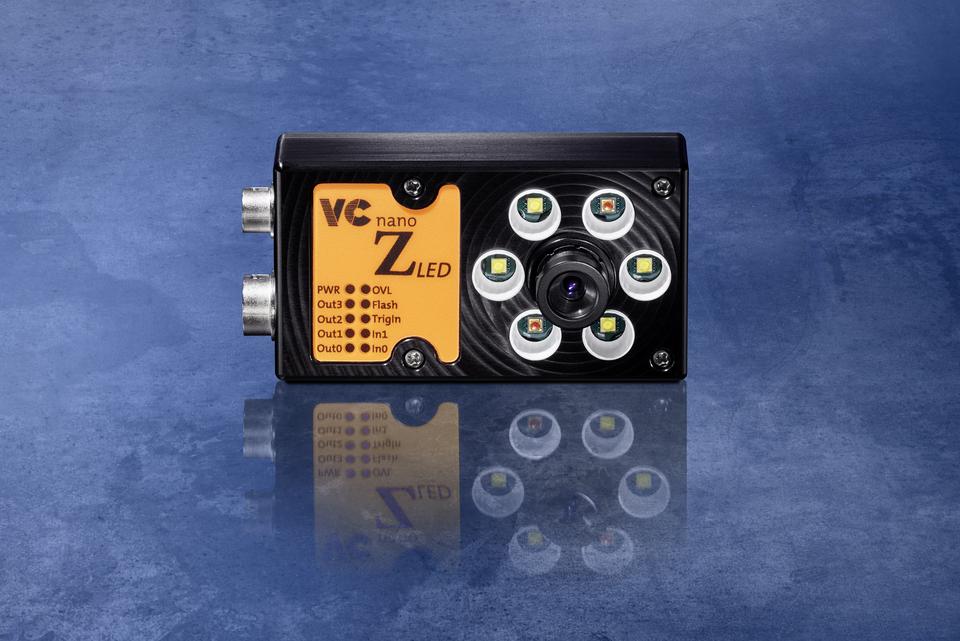

Die VCnanoZ-LED Serie ist da – ab sofort sind unsere bewährten VCnanoZ-Modelle auch mit integrierter LED-Ring­beleuchtung mit Blitz-Controller erhältlich! Diese kompakten Embedded Vision Systeme können somit viele An­wendungen völlig ohne Zusatz­komponenten aus­führen. Sie eignen sich besonders für das Code­lesen, Pick&Place-Anwendungen, für die Voll­ständigkeits­kontrolle und Formen­kontrolle. Die integrierte Aus­führung spart Platz und Kosten.

Bei einer Gehäusegröße von nur 80 x 45 x 20 mm lassen sich die Intelligenten Kameras auch bei wenig vorhandenem Raum leicht installieren. Kunden können zwischen zwei Optionen wählen: sechs LEDs mit 850 nm für NIR-Anwendungen oder eine Beleuchtung, die aus vier weißen und zwei roten LEDs besteht. Auf Wunsch liefert der Hersteller die Kameras auch mit individuell vom Kunden spezifizierten LEDs oder Reflektoren sowie als Platinenbausatz für OEMs.

Die Embedded-Vision-Systeme enthalten ein Zynq-SoC-Modul, das aus einem Doppelkern-ARM-Prozessor mit starker Rechenleistung (Taktrate 2 x 866 MHz) und einem FPGA besteht, und bieten 512 MD DDR-SDRAM und 16 GB Flash EPROM. Es stehen sechs verschiedene Global-Shutter-CMOS-Bildsensoren mit Auflösungen bis 3,2 MP mit hohen Bildraten (z. B. 88 fps bei 3,2 MP) zur Auswahl. Darüber hinaus bietet die VCnanoZ-Serie eine praxisorientierte Schnittstellenausstattung: eine Ethernet-Schnittstelle, zwei Digitaleingänge, vier Digitalausgänge, einen Trigger-Eingang und einen Highspeed-Blitztrigger-Ausgang, der außerdem auch für eine weitere externe Beleuchtung genutzt werden kann.
